MIM是一種金屬加工成型工藝

       MIM (Metal injection Molding )是金屬注射成形的簡稱。是將金屬粉末與其粘結(jié)劑的增塑混合料注射于模型中的成形方法。它是先將所選粉末與粘結(jié)劑進(jìn)行混合，然后將混合料進(jìn)行制粒再注射成形所需要的形狀。

       MIM工藝流程步驟

       MIM流程結(jié)合了注塑成型設(shè)計的靈活性和精密金屬的高強(qiáng)度和整體性，來實現(xiàn)極度復(fù)雜幾何部件的低成本解決方案。 MIM流程分為四個獨(dú)特加工步驟（混合、成型、脫脂和燒結(jié)）來實現(xiàn)零部件的生產(chǎn)，針對產(chǎn)品特性決定是否需要進(jìn)行表面處理.        混合
       精細(xì)金屬粉末和熱塑性塑料、石蠟粘結(jié)劑按照精確比例進(jìn)行混合。混合過程在一個專門的混合設(shè)備中進(jìn)行，加熱到一定的溫度使粘結(jié)劑熔化。大部分情況使用機(jī)械進(jìn)行混合，直到金屬粉末顆粒均勻地涂上粘結(jié)劑冷卻后，形成顆粒狀（稱為原料），這些顆粒能夠被注入模腔。

       成型
       注射成型的設(shè)備和技術(shù)與注塑成型是相似的。顆粒狀的原料被送入機(jī)器加熱并在高壓下注入模腔 。這個環(huán)節(jié)形成（green part）冷卻后脫模，只有在大約200°c的條件下使粘結(jié)劑熔化 （與金屬粉末充分融合），上述整個過程才能進(jìn)行，模具可以設(shè)計為多腔以提高生產(chǎn)率。 模腔尺寸設(shè)計要考慮金屬部件燒結(jié)過程中產(chǎn)生的收縮。 每種材料的收縮變化是精確的、已知的。

       脫脂
       脫脂是將成型部件中粘結(jié)劑去除的過程。這個過程通常分幾個步驟完成。絕大部分的粘結(jié)劑是在燒結(jié)前去除的，殘留的部分能夠支撐部件進(jìn)入燒結(jié)爐。

       脫脂可以通過多種方法完成，最常用的是溶劑萃取法。脫脂后的部件具有半滲透性，殘留的粘結(jié)劑在燒結(jié)時很容易被揮發(fā)。

       燒結(jié)
       經(jīng)過脫脂的部件被放進(jìn)高溫、高壓控制的熔爐中。該部件在氣體的保護(hù)下被緩慢加熱，以去除殘留的的粘合劑。粘結(jié)劑被完全清除后，該部件就會被加熱到很高的溫度，顆粒之間的空隙由于顆粒的融合而消失。該部件定向收縮到其設(shè)計尺寸并轉(zhuǎn)變?yōu)橐粋€致密的固體。對于大多數(shù)的材料，典型的燒結(jié)密度理論上大于97%。高燒結(jié)密度使得產(chǎn)品性能與鍛造材料相似。

       表面處理
       根據(jù)具體需求，有些部件燒結(jié)后可能需要進(jìn)行表面處理。熱處理可以提高金屬物理性能。電鍍、涂裝可以應(yīng)用于高密度材料。提供焊接或冷卻處理技術(shù)。

       過程視頻展示：

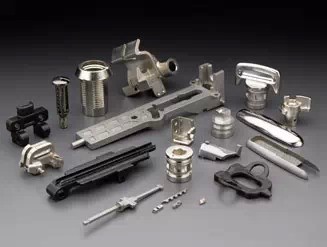

       MIM產(chǎn)品通常具有以下特性
       復(fù)雜性
       MIM和注塑成型一樣，形狀設(shè)計沒有限制。由于MIM是一個成型過程，附加的產(chǎn)品特性不會增加成本，這使得MIM成為將獨(dú)立零件組合成多功能的產(chǎn)品的理想途徑。MIM設(shè)計規(guī)則同注塑成型非常接近，從而適用于幾乎所有產(chǎn)品。

       精密性
       MIM凈成型精度的參考設(shè)計通常是尺寸的± 0.5%。 某些特性凈成型能達(dá)到±0.3%。如同其它技術(shù)一樣，精度要求越高成本越高， 因此在質(zhì)量允許情況下鼓勵適度放寬公差要求。 MIM一次成型無法達(dá)到的公差可以借助表面處理實現(xiàn)。

       重量和尺寸
       MIM特別適合重量小于100克的零部件，少于50克是最經(jīng)濟(jì)的。然而，重量達(dá)250克的零部件也可以處理。MIM工藝的主要成本是原材料，因此MIM通過新技術(shù)來盡可能減少零部件的重量。同塑料產(chǎn)品一樣，可以在不影響產(chǎn)品完整性的條件下，通過內(nèi)核和支架來減少零部件的重量。MIM在極小和微型零部件方面表現(xiàn)突出，重量小于0.1克也是可行的。重量不是限制因素，長度超過250mm的產(chǎn)品也能被處理。

       薄型化
       小于6毫米的壁厚對于MIM是最適合的。較厚的外壁也可以，但是成本會由于處理時間長和增加額外材料而增加。另外，低于0.5 mm的極薄壁對MIM也是能實現(xiàn)，但對設(shè)計有很高的要求

       產(chǎn)量
       MIM是彈性較大的工藝，年需求量幾千到幾百萬的產(chǎn)量能夠非常經(jīng)濟(jì)地實現(xiàn)。和鑄造件、注塑件一樣，MIM需要客戶投資模具和工具費(fèi)用，所以對小批量的產(chǎn)品而言，通常會影響到成本估算。

       原料
       MIM能處理很多材料，包括鐵合金、超級合金、鈦合金、銅合金、耐火金屬、硬質(zhì)合金、陶瓷和金屬基復(fù)合材料。雖然有色合金鋁和銅在技術(shù)上是可行的，但是通常由其他更經(jīng)濟(jì)的方式進(jìn)行處理，如壓鑄或機(jī)加工。

       MIM設(shè)計指導(dǎo)

       MIM被廣泛運(yùn)用到各個汽車、醫(yī)療、電子、工業(yè)、消費(fèi)等各行業(yè)，產(chǎn)品涉及包括汽車配件、航空航天器材、移動電話、牙科儀器、電子散熱器和密封包裝、電子連接器硬件、工業(yè)工具、光纖連接器、噴霧系統(tǒng)、盤驅(qū)動器、醫(yī)療設(shè)備、手持電動工具、手術(shù)器械和運(yùn)動器材等。
